무압 관수식 온수 보일러

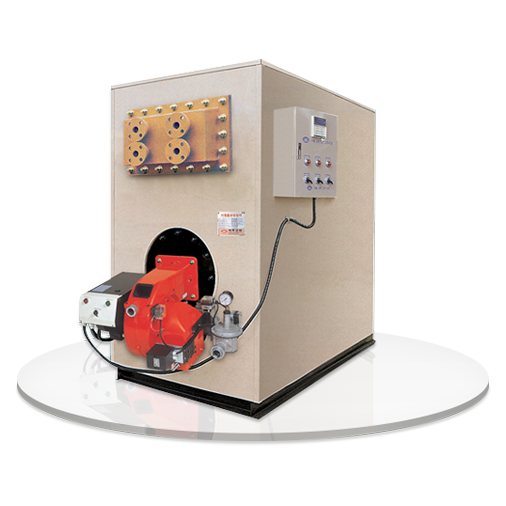

무압 관수식 온수 보일러 SEH Series SEH-100/200/300/400/500/600/800/1000/1300/1600/2000/2500

사용이 간편한 새로운 방식의 난방, 급탕 사용의 무압 관수식 온수 보일러
제품 특징
  • 관수는 95℃ 이하의 저온에서 운전되며 교체가 거의 없고 탈기된 상태에서 유지되기 때문에 용존 산소에 의한 부식 걱정이 없고, 열교환기에 스케일이 부착되지 않아 고효율로 연료비가 절감되며 수명은 반영구적입니다.
  • 온수는 동관의 열교환기에서 간접 가열되므로 녹물이 없는 깨끗한 급탕수를 공급합니다.
  • 1대의 관체에서 난방, 급탕 순환용의 열교환기를 설치할 수 있어서 넓은 용도로 사용이 가능하며 또한 열교환기는 각각 독립되어 있으므로 물의 혼합이 없고 설치, 시공이 간단합니다.
  • 무면허, 무검사에 누구라도 운전이 가능합니다.
  • 순환펌프를 부착하여 가열된 온수를 열교환함으로써 단시간에 온수를 발생시켜 고효율을 유지합니다.
  • 배기가스 연도 부위에 콘덴싱 절탄기(가압식 고성능)를 부착시켜 연료비를 대폭 절감할 수 있습니다. (선택사양)
  • 인공지능형 제어장치 SE-Ai 시스템 장착시 운전 및 보수 유지 관리가 더욱 간편해집니다. (선택사양)
작동원리
보일러 본체에 팽창탱크가 직접 부착된 구조로서 무압 상태인 95℃ 이하에서 운전되고 온도 조절 스위치, 과열 방지 스위치, 수위 조절기, 오버플로우(overflow) 라인 등이 표준 장착되어 파손, 폭발 등의 사고로부터 안전하며 무면허, 무검사로 취급이 간편합니다.

제품표준 사양 성능표

항목\형식 단위 SEH-100 SEH-200 SEH-300 SEH-400 SEH-500 SEH-600 SEH-800 SEH-1000 SEH-1300 SEH-1600 SEH-2000 SEH-2500
관체열출력 MW 0.12 0.23 0.35 0.47 0.58 0.7 0.93 1.16 1.51 1.86 2.33 2.91
kcal/h 100,000 200,000 300,000 400,000 500,000 600,000 800,000 1,000,000 1,300,000 1,600,000 2,000,000 2,500,000
전열면적 6.1 8.2 9.3 11.3 12.8 14.2 16 22 25 28 30 36
열효율 % 90
제어방식 - ON-OFF HIGH-LOW-OFF
사용전원 V 220V×1Ø 220V×3Ø / 380V×3Ø×4W
총소비전력 kw 0.4 0.4 1.0 1.5 1.5 2.0 2.6 4.1 6.0 8.0 12 15
제품중량 kg 760 820 880 1,520 1,600 1,840 2,200 2,600 3,100 3,600 4,000 4,300
연료소비량 경유 kg/h 10.7 21.5 32.3 43.1 53.9 64.7 86.2 107.8 140.2 172.5 215.7 269.6
도시가스(13A) N㎥/h 11.2 22.4 33.6 44.8 56.1 67.3 89.7 112.2 145.9 179.5 224.7 280.5
LPG(프로판) N㎥/h 4.9 9.9 14.8 19.8 24.8 29.7 39.7 49.6 64.5 79.4 99.2 124.1
kg/h 10 20 30 40.1 50.1 60.1 80.2 100.2 130.3 160.4 200.5 250.7
LPG(부탄) N㎥/h 3.9 7.8 11.7 15.6 19.5 23.4 31.2 39.1 50.8 62.5 78.2 97.8
kg/h 10.1 20.3 30.4 40.6 50.8 60.9 81.3 101.6 132.1 162.6 203.3 254.1
접속구경 급유입구 A 8 15 15 15 20 20 20 20 25 25 25 25
가스입구 A 20 25 32 50 50 50 50 50 50 50 50 50
배수구 A 25 32 40 40 50 50 50 50 65 65 65 80
연 도 ømm 200 200 250 250 300 300 350 400 400 450 500 500
외형 가로(W) mm 1,050 1,140 1,160 1,280 1,280 1,290 1,420 1,580 1,650 1,820 2,100 2,300
세로(L) mm 1,880 2,130 2,320 2,660 2,960 2,960 3,360 3,380 3,460 3,650 3,940 4,250
높이(H) mm 1,680 1,780 1,900 2,000 2,000 2,050 2,100 2,300 2,500 2,600 2,700 2,850

난방용 및 급탕순환용 (60℃~70℃, SEV-1300 이상은 50℃~70℃)

항목\형식 단위 SEH-100 SEH-200 SEH-300 SEH-400 SEH-500 SEH-600 SEH-800 SEH-1000 SEH-1300 SEH-1600 SEH-2000 SEH-2500
정격열출력 kcal/h 100,000 200,000 300,000 400,000 500,000 600,000 800,000 1,000,000 1,300,000 1,600,000 2,000,000 2,500,000
순환량 ㎥/h 10 20 30 40 50 60 80 100 65 80 100 125
최고사용수두압 mAq 100 (10kg/㎠)
수두압손실 mAq 0.7 1.1 1.4 1.7 2.0 2.2 2.7 3.1 3.2 3.5 3.9 4.3
열교환기 재질 동관
난방입출구경 A 40 50 65 80 80 100 100 125 125 125 150 150

급탕용 (5℃~65℃)

항목\형식 단위 SEH-100 SEH-200 SEH-300 SEH-400 SEH-500 SEH-600 SEH-800 SEH-1000 SEH-1300 SEH-1600 SEH-2000 SEH-2500
정격열출력 kcal/h 100,000 200,000 300,000 400,000 500,000 600,000 800,000 1,000,000 1,300,000 1,600,000 2,000,000 2,500,000
급탕량 ㎥/h 1.7 3.3 5 6.5 8.3 10 13.3 16.7 21.7 26.7 33.3 41.6
최고사용수두압 mAq 100 (10kg/㎠)
수두압손실 mAq 0.5 0.8 1.1 1.1 1.2 1.4 1.5 1.7 2.5 3.3 3.6 4.0
열교환기 재질 동관
급탕입출구경 A 20 25 32 32 40 40 50 65 65 80 80 100

급탕용 (25℃~65℃)

항목\형식 단위 SEH-100 SEH-200 SEH-300 SEH-400 SEH-500 SEH-600 SEH-800 SEH-1000 SEH-1300 SEH-1600 SEH-2000 SEH-2500
정격열출력 kcal/h 100,000 200,000 300,000 400,000 500,000 600,000 800,000 1,000,000 1,300,000 1,600,000 2,000,000 2,500,000
급탕량 ㎥/h 2.5 5 7.5 10 12.5 15 20 25 32.5 40 50 62.5
최고사용수두압 mAq 100 (10kg/㎠)
수두압손실 mAq 0.7 0.8 1.2 1.3 1.5 1.7 1.8 2.0 2.3 2.6 3.0 3.5
열교환기 재질 동관
급탕입출구경 A 20 32 32 40 50 50 65 65 80 100 100 125

상기 사양 성능표는 다음과 같이 기준하였음 :

  • 증기 압력 0.7MPa[7kg/㎠], 증기의 엔탈피는 2.76MJ/kg[660.8kcal/kg], 급수온도 293˚k(20˚C)기준
  • 연료의 저위발열량
    1. 경유 : 43.12MJ/kg (10,300kcal/kg)
    2. 보일러등유 : 43.4MJ/kg (10,368kcal/kg)
    3. 도시가스(13A) : 41.45MJ/Nm3 (9,900kcal/Nm3)
  • 본 사양 성능표는 품질개선을 위하여 예고없이 변경될 수 있습니다.
성능표 보기
