고효율 관류 보일러

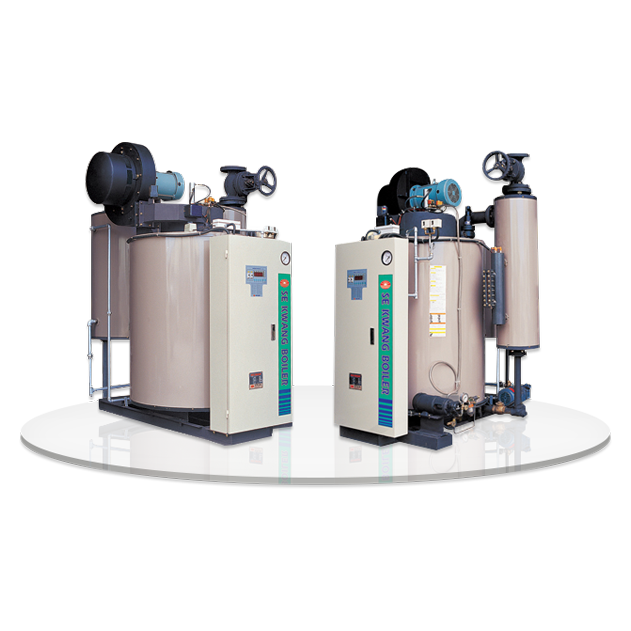

고효율 관류 보일러 SEN-CS Series SEN-300CS/400CS/500CS/600CS/800CS/1000CS/1500CS/2000CS/2500CS/3000CS

최적의 설계와 엄격한 품질 관리로 제작된 고품격의 고효율 보일러입니다.
제품 특징
  • 독자적인 구조의 효율적인 2열 수관 배열로 설계된 본체에 특수 가공된 가압식 고성능 급수예열기를 장착하여 고효율을 실현합니다.
  • 연소 후 발생하는 고온의 배기가스 열을 고성능 급수예열기에서 최대한 흡수하여 열손실을 감소시킨 고효율 보일러로서 연료비가 대절감됩니다.
  • 전자동화 방식을 채용하여 스위치 하나로 급수, 운전, 버너 연소장치가 자동으로 제어되며 각종 안전장치를 부착하여 누구라도 안심하고 사용할 수 있습니다.
  • 인공지능형 제어장치 SE-Ai 시스템 장착시 운전 및 보수 유지 관리가 더욱 간편해집니다. (선택사양)

제품표준 사양 성능표

항목\형식 단위 SEN-300CS SEN-400CS SEN-500CS SEN-600CS SEN-800CS SEN-1000CS SEN-1500CS SEN-2000CS SEN-2500CS SEN-3000CS
정격증발량 kg/hr 300 400 500 600 800 1000 1500 1700 2500 3000
최고사용압력 Mpa 1 (10kg/㎠)
열출력 MW 0.22 0.3 0.37 0.45 0.6 0.75 1.12 1.87 2.25 2.25
kcal/h 193,110 257,480 321,850 386,220 514,960 643,700 965,550 1,287,400 1,609,250 1,931,100
열효율 % 95 이상
전열면적 4.9 4.95 4.99 9.7 9.8 9.9 9.99 25.4 29.8 36
보유수량 96 112 148 176 188 220 290 390 470 490
제품중량 kg 870 1210 1580 1920 2320 2780 2980 3900 4300 4800
사용전원 V 220V×3Ø / 380V×3Ø×4W
전기용량 송풍기모터 kw 0.4 0.45 0.45 2.2 2.2 3.7 5.5 11 11 15
급수펌프 kw 0.75 1.5 1.5 1.5 1.5 2.2 2.2 3.7 3.7 3.7
오일펌프 kw - - - 0.4 0.4 0.4 0.4 0.75 0.75 0.75
외형 가로(W) mm 950 1,060 1,060 1,360 1,360 1,420 1,420 2,320 2,320 2,530
세로(L) mm 2,160 2,250 2,250 2,520 2,620 2,810 2,850 3,600 3,750 3,980
높이(H) mm 1,920 2,050 2,150 2,250 2,340 2,430 2,480 3,150 3,250 3,320
연소방식 - 강제 압입 통풍
제어방식 - High-Low-Off (3위치)
연료소비량 경유 kg/h 19.7 26.3 32.8 39.4 52.6 65.7 98.6 131.5 164.4 197.3
보일러등유 kg/h 19.6 26.1 32.6 39.2 52.2 65.3 98 130.7 163.3 196
도시가스(13A) Nm³/h 20.5 27.3 34.2 41 54.7 68.4 102.6 136.8 171.1 205.3
LPG(프로판) Nm³/h 9 12.1 15.1 18.1 24.2 30.2 45.4 60.5 75.6 90.8
kg/h 18.3 24.4 30.5 36.6 48.9 61.1 91.7 122.3 152.8 183.4
LPG(부탄) Nm³/h 7.1 9.5 11.9 14.3 19 23.8 35.7 47.7 59.6 71.5
kg/h 18.5 24.7 30.9 37.1 49.5 61.9 92.9 123.9 154.9 185.9
접속구경 증기출구 A 32 32 40 40 50 50 65 80 80 100
급수입구 A 20 25 25 25 25 25 25 32 32 32
배수구 A 25 25 25 25 40 40 40 40 40 40
안전밸브 A 25(저) 32(저) 32(저) 40(저) 25(저) 25(저) 32(저) 32(저) 40(저) 40(저)
급유구 A 15 15 15 20 20 20 20 25 25 25
연료가스입구 A 32 32 40 40 40 50 50 50 50 50
연도 Ømm 200 250 250 250 300 300 350 400 450 500

상기 사양 성능표는 다음과 같이 기준하였음 :

  • 증기 압력 0.7MPa[7kg/㎠], 증기의 엔탈피는 2.76MJ/kg[660.8kcal/kg], 급수온도 293˚k(20˚C)기준
  • 연료의 저위발열량
    1. 경유 : 43.12MJ/kg (10,300kcal/kg)
    2. 보일러등유 : 43.4MJ/kg (10,368kcal/kg)
    3. 도시가스(13A) : 41.45MJ/Nm3 (9,900kcal/Nm3)
  • 본 사양 성능표는 품질개선을 위하여 예고없이 변경될 수 있습니다.
